Computertomografie
Vermessung von komplexen Geometrien und Inneren Strukturen
3D-Scan-Daten von realen Objekten mittels Flächenrückführung von STL-Daten in CAD-Systeme überführen.
Flächenrückführung wird überall dort genutzt, wo manuell an realen Objekten gearbeitet und zudem ein CAD-Modell für den weiteren Prozess benötigt wird. So werden im Modellbau modellierte Designobjekte und Fahrzeuge gescannt und in CAD-Flächen überführt. Beispielsweise werden im Werkzeugbau während der Erprobungsphase manuelle Änderungen an Umformwerkzeugen oder Spritzgussformen durchgeführt. Mit den gescannten und zurückgeführten aktuellen Flächen werden dann die bestehenden CAD-Modelle aktualisiert. Häufig müssen CAD-Flächen zu Bauteilen erstellt werden, zu denen es bislang gar keine CAD-Daten gibt.
Als Basis für die Flächenrückführung scannen wir präzise die Geometrie Ihres Objektes mittels Computertomografie oder optischem 3D-Scan. Für die nachfolgende Flächenrückführung des erzeugten Polygonnetzes im Format STL stehen uns drei Varianten zur Verfügung.

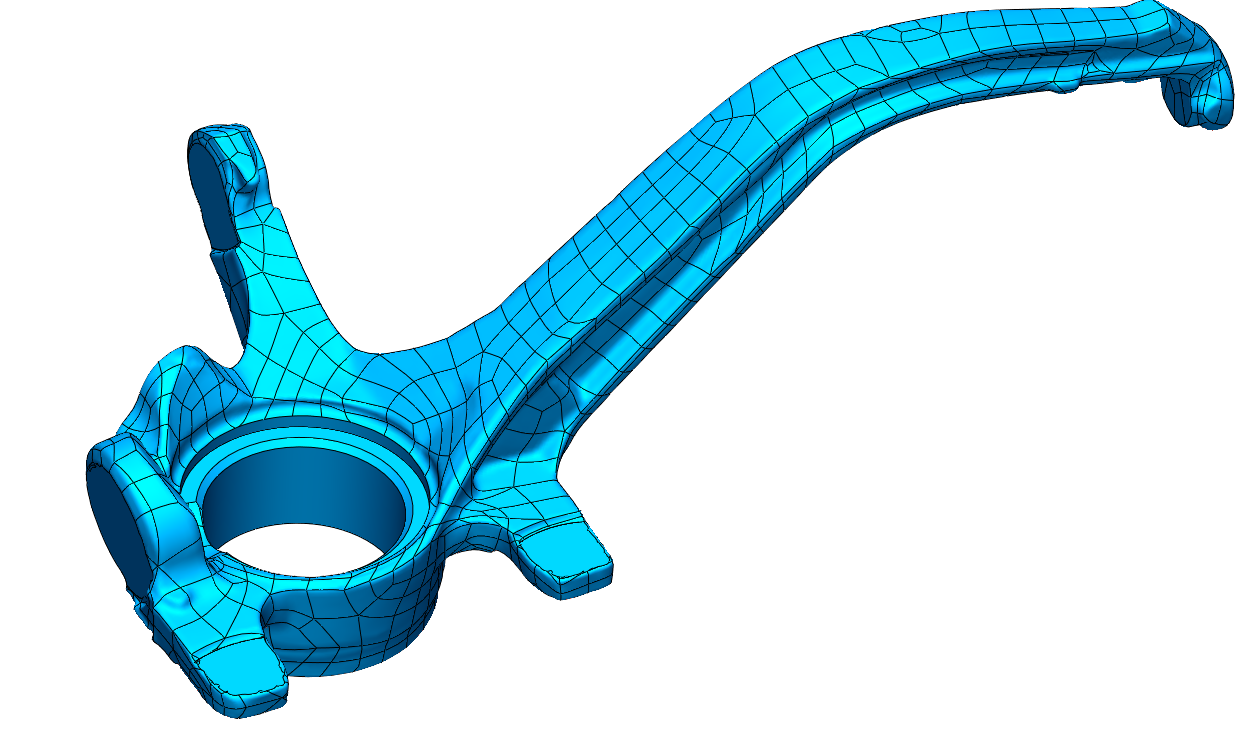

Teilautomatisierter Prozess bei dem die Scandaten mittels NURBS-Flächen präzise in CAD-Daten transformiert werden. Die Modellierung der CAD-Flächen entspricht den Gegebenheiten der gescannten Oberflächen.

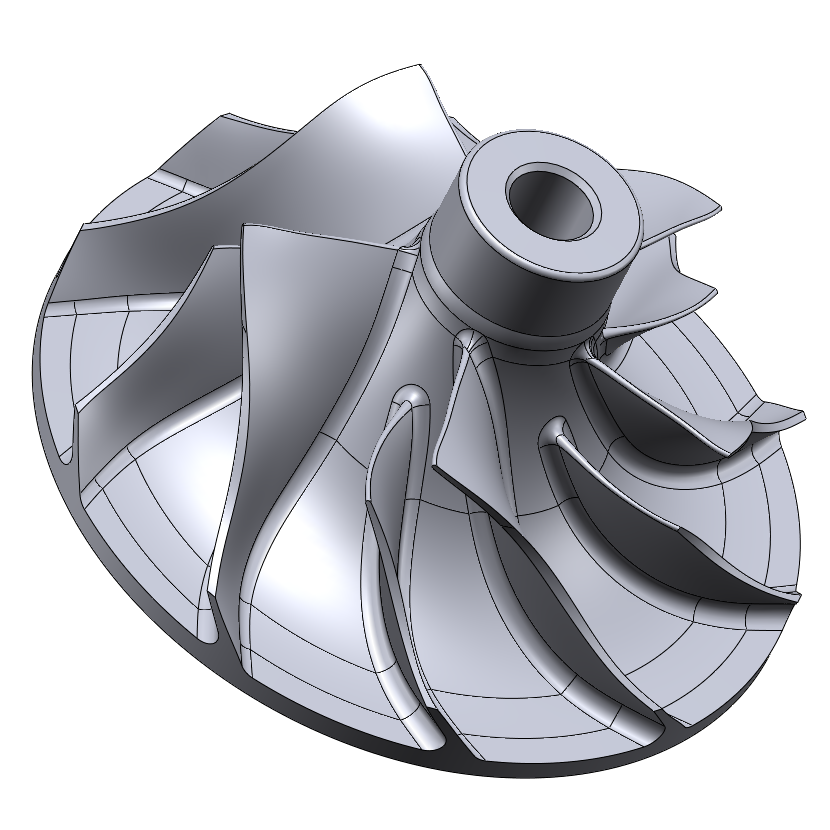

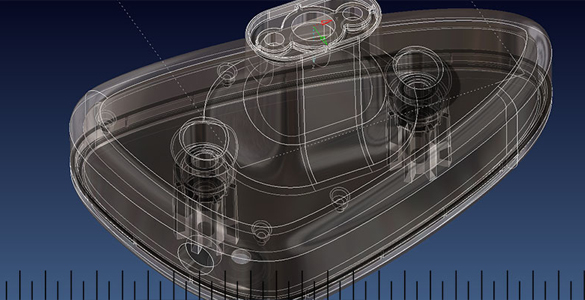

Überführung der 3D-Scandaten durch die Kombination von Volumen- und Flächen-Modellierung mittels Regelgeometrien und Freiformflächen in hochwertige, Feature-basierte CAD-Modelle.
Kombination aus exakter und feature-basierter Flächenrückführung.
Mit Hilfe der Flächenrückführung ist es uns möglich 3D-Scandaten in hochwertige, Feature-basierte CAD-Modelle zu konvertieren. Wir verfügne über Direktschnittstellen zu den gängigsten CAD-Anwendungen, darunter SolidWorks®, Siemens NX®, Autodesk Inventor®, Solid Edge® und PTC Creo®.
Ihre CAD-Anwendung ist nicht dabei? Sprechen Sie uns an: Kontakt
Anfrage per Mail
