3D-Scannen

Optische 3D-Messtechnik - unabhängig von der Objektgröße, auch mobil bei Ihnen vor Ort.

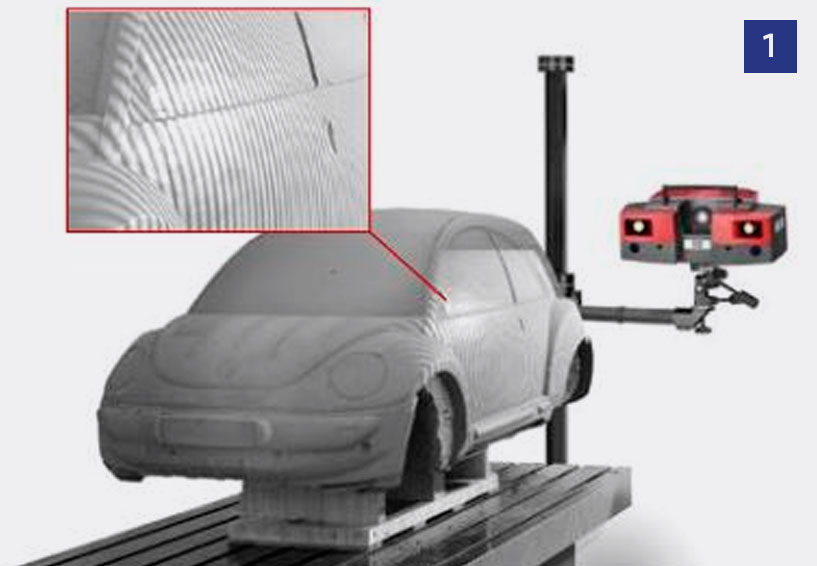

3D-Scannen mit GOM ATOS

Unser GOM ATOS III Triple Scan basiert auf modernsten Kamerasensoren sowie innovativer Mess- und Blue-Light-Projektionstechnologie. Unabhängig von den Lichtverhältnissen der Umgebung liefert es uns sehr genaue Messergebnisse mittels 3D-Scannen.

Für die präzise Messung kommen hochauflösende Messkameras mit Spezialoptiken bei einer Auflösung von 2x8 Megapixel zum Einsatz. Wechselbare Messfelder ermöglichen uns die Erfassung filigraner Kleinteile ebenso wie die Digitalisierung von großen Bauteilen mit Messvolumen von bis zu 2m. Durch die Kombination mit dem Photogrammetrie-System TRITOP ist uns sogar die Vermessung großer Objekte von über 10 Metern mit hoher Auflösung möglich.

Die gescannten STL-Daten dienen als Basis für Vermessungen, Analysen und Untersuchungen bis hin zum Reverse Engineering.

Streifenprojektion liefert präzise 3D-Koordinaten für jeden Pixel
ca. 2 Sek. Messzeit pro Einzelmessung für 120 Mio. Punkte
Messen aus verschiedenen Richtungen
Automatische Transformation der Einzelmessungen zur Eliminierung der Einzelbereiche
Polygonisierung der Einzelmessungen
DAS ERGEBNIS: Eine komplette 3D-Punktewolke (STL-Dreiecksnetz)

Einsatzmöglichkeiten

  • Spritzguss
  • Tiefziehen
  • Blasformen
  • Schäumen
  • Rotationsformen
  • Werkzeug– und Formenbau
  • Blechumformung
  • Schmiedeteile
  • Gussteile
  • Maschinenbau
  • Vorrichtungsbau
  • Automobilbau
  • Additive Fertigung (3D-Druck)
  • Virtuelle Produktentwicklung
  • historische Artefakte und Kulturgüter

Auswertungsmöglichkeiten auf Basis von 3D-Scandaten:

  • 3D-Koordinatenvermessung
  • SOLL/IST-Vergleich gegen CAD-Daten
  • IST/IST-Vergleich für Analysen
  • Reverse Engineering
